地下防水工程必須由具有相應(yīng)資質(zhì)的專業(yè)防水施工隊伍施工，主要施工人員應(yīng)持有建設(shè)行政主管部門或其指定單位頒發(fā)的執(zhí)業(yè)資格證書。摘要：針對地下防水工程中容易出現(xiàn)的三大滲漏問題，分析了原因，并給出了對策，以供參考。

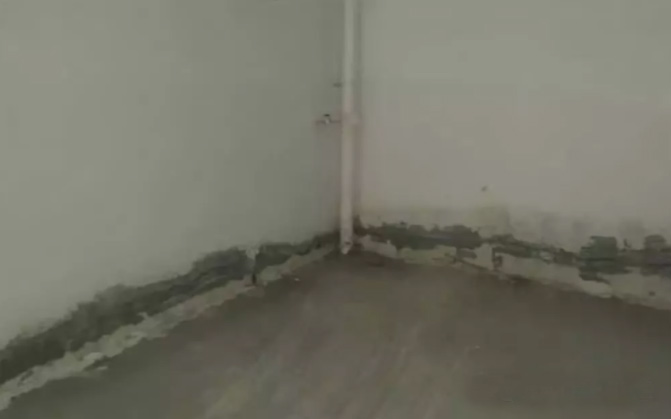

一、施工縫滲漏。

現(xiàn)象

施工縫處混凝土疏松，骨料集中，接縫明顯，裂縫處漏水。

原因分析

1)施工縫位置不當(dāng)。

2)在支模和綁扎鋼筋過程中，落入縫內(nèi)的雜物未及時清除。澆筑上層混凝土后，新老混凝土之間形成夾層。

3)澆筑上層混凝土?xí)r，施工縫未按要求處理，上下混凝土無法牢固粘結(jié)。

4)鋼筋過密，內(nèi)外模間距狹窄，混凝土澆筑困難，施工質(zhì)量難以保證。

證書。

5)下料方法不當(dāng)，骨料集中在施工縫處。

6)地面澆筑混凝土?xí)r，由于工藝銜接等原因，新老接縫會出現(xiàn)收縮裂縫。

管理

1)根據(jù)滲漏和水壓情況，采用促凝灌漿或三聚氰胺灌漿進(jìn)行封堵。

2)無滲漏的施工縫，沿縫切成八字形凹槽，清除松動石子，擦洗干凈，用素水泥漿打底，抹1: 2.5水泥砂漿找平壓實。

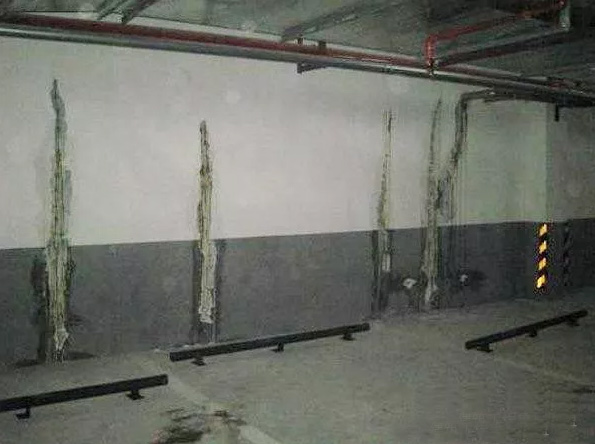

二、裂縫滲漏。

現(xiàn)象

混凝土表面存在不規(guī)則收縮裂縫，貫穿混凝土結(jié)構(gòu)，造成漏水。

原因分析

1)混凝土攪拌不均勻，或摻入的水泥品種不同，導(dǎo)致因收縮不同而產(chǎn)生裂縫。

2)設(shè)計中沒有適當(dāng)考慮土的側(cè)壓力和水壓力，結(jié)構(gòu)缺乏足夠的剛度。

3)由于設(shè)計或施工造成的局部斷裂或環(huán)形裂紋。

管理

1)采用促凝漿或三聚氰胺灌漿堵漏。

2)對于無滲漏的裂縫，可采用砂漿或水泥灌漿法。

3)對于結(jié)構(gòu)中的環(huán)形裂縫，可采用埋地橡膠止水帶、后埋地止水帶、粘接氯丁橡膠片和涂刷式。

氯丁片等方法。

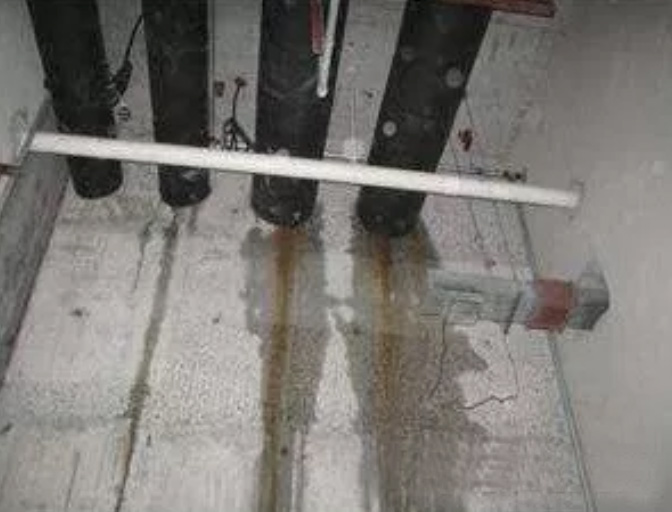

三是管道穿墻(地)滲漏。

現(xiàn)象

常溫管、熱管、電纜穿墻(地)時與混凝土分離，造成裂縫、漏水。

原因分析

1)墻(地)管道周圍混凝土澆筑困難，振動不密實。

2)穿墻(地)管道表面的腐蝕層未仔細(xì)清除，導(dǎo)致穿墻(地)管道無法與混凝土緊密粘結(jié)。

3)墻(地)管接口不嚴(yán)密或使用帶縫管。水滲入管道后，又從管道中流出。

4)施工或使用過程中，穿墻(地)管道因振動松動，與混凝土產(chǎn)生縫隙。

5)熱管穿墻部分結(jié)構(gòu)處理不當(dāng)，在溫差作用下，由于前后伸縮變形，導(dǎo)致管道脫離結(jié)構(gòu)，產(chǎn)生裂縫。

管理

1)水壓較低的常溫管道穿墻(地)漏水，采用直接封堵法：沿裂縫處鑿出八字形坡槽，并用水泥砂漿壓實。達(dá)到強(qiáng)度后，表面應(yīng)做防水層。

2)常溫管道穿越高水壓墻(地)漏水，采用直接封堵法：沿裂縫處刻八字坡槽，擠水泥砂漿時同時設(shè)置線孔或釘孔，使漏水沿孔流出。檢查無滲漏后，沿凹槽抹一層素砂漿和一層砂漿。等它有強(qiáng)度后，按1)堵住漏水孔，最后做好整個裂縫防水層。

3)熱管內(nèi)壁漏水時，可鑿出穿管孔，預(yù)制半圓形混凝土

措施配制而成，其抗?jié)B等級不得小于P6。其試配混凝土的抗?jié)B等級應(yīng)比設(shè)計要求提高0.2Mpa。

2. 用于防水混凝土的水泥品種宜采用硅酸鹽水泥、普通硅酸鹽水泥，采用其他品種水泥時應(yīng)經(jīng)試驗確定。宜選用堅固耐久、粒形良好的潔凈石子，其最大粒徑不宜大于40mm。砂宜選用堅硬、抗風(fēng)化性強(qiáng)、潔凈的中粗砂，不宜使用海砂。用于拌制混凝土的水，應(yīng)符合相關(guān)標(biāo)準(zhǔn)規(guī)定。

3. 防水混凝土膠凝材料總用量不宜小于320kg/m³，在滿足混凝土抗?jié)B等級、強(qiáng)度等級和耐久性條件下，水泥用量不宜小于260kg/m³；砂率宜為35%～40%，泵送時可增至45%；水膠比不得大于0.50，有侵蝕性介質(zhì)時水膠比不宜大于0.45；防水混凝土宜采用預(yù)拌商品混凝土，其入泵坍落度宜控制在120～160mm，坍落度每小時損失值不應(yīng)大于20mm，總損失值不應(yīng)大于40mm；摻引氣劑或引氣型減水劑時，混凝土含氣量應(yīng)控制在3%～5%；預(yù)拌混凝土的初凝時間宜為6～8h。

4. 防水混凝土拌合物應(yīng)采用機(jī)械攪拌，攪拌時間不宜小于2mim。

5. 防水混凝土應(yīng)分層連續(xù)澆筑，分層厚度不得大于500mm。并應(yīng)采用機(jī)械振搗，避免漏振、欠振和超振。

6. 防水混凝土應(yīng)連續(xù)澆筑，宜少留施工縫。當(dāng)留設(shè)施工縫時，應(yīng)符合下列規(guī)定：

① 墻體水平施工縫不應(yīng)留在剪力最大處或底板與側(cè)墻的交接處，應(yīng)留在高出底板表面不小于300mm的墻體上。拱（板）墻結(jié)合的水平施工縫，宜留在拱（板）墻接縫線以下150～300mm處。墻體有預(yù)留孔洞時，施工縫距孔洞邊緣不應(yīng)小于300mm。

② 垂直施工縫應(yīng)避開地下水和裂隙水較多的地段，并宜與變形縫相結(jié)合。

7. 施工縫應(yīng)按設(shè)計及規(guī)范要求做好施工縫防水構(gòu)造。施工縫的施工應(yīng)符合如下規(guī)定：

① 水平施工縫澆筑混凝土前，應(yīng)將其表面浮漿和雜物清除，然后鋪設(shè)凈漿或涂刷混凝土界面處理劑、水泥基滲透結(jié)晶型防水涂料等材料，再鋪30～50mm厚的1:1水泥砂漿，并應(yīng)及時澆筑混凝土。

② 垂直施工縫澆筑混凝土前，應(yīng)將其表面清理干凈，再涂刷混凝土界面處理劑或水泥基滲透結(jié)晶型防水涂料，并應(yīng)及時澆筑混凝土。

③ 遇水膨脹止水條（膠）應(yīng)與接縫表面密貼；選用的遇水膨脹止水條（膠）應(yīng)具有緩脹性能，7d的凈膨脹率不宜大于最終膨脹率的60%，最終膨脹率宜大于220%。

④ 采用中埋式止水帶或預(yù)埋式注漿管時，應(yīng)定位準(zhǔn)確、固定牢靠。

8. 大體積防水混凝土宜選用水化熱低和凝結(jié)時間長的水泥，宜摻入減水劑、緩凝劑等外加劑和粉煤灰、磨細(xì)礦渣粉等摻合料。在設(shè)計許可的情況下，摻粉煤灰混凝土設(shè)計強(qiáng)度等級的齡期宜為60d或90d。高溫期施工時，入模溫度不應(yīng)大于30℃?；炷羶?nèi)部預(yù)埋管道，進(jìn)行水冷散熱。大體積防水混凝土應(yīng)采取保溫保濕養(yǎng)護(hù)，混凝土中心溫度與表面溫度的差值不應(yīng)大于25℃，表面溫度與大氣溫度的差值不應(yīng)大于20℃，養(yǎng)護(hù)時間不得少于14d。

9. 地下室外墻穿墻管必須采取止水措施，單獨(dú)埋設(shè)的管道可采用套管式穿墻防水。當(dāng)管道集中多管時，可采用穿墻群管的防水方法。
